VGA这个接口，按理说早该退出历史舞台了。HDMI、DP提高这样多年，去世电子里VGA照旧基本绝迹。但工业现场是另一趟事，巨额设备的通晓接口如故VGA，有些老机器的限度系统根柢就没罕有字视频输出选项，换掉代价太高，不换就得延续和VGA打交谈。

和数字接口比起来，VGA的一个根人性弊端等于它传的是模拟信号。模拟信号对打扰自然明锐，任何耦合进来的电磁噪声王人会平直重迭到图像信号上，变成肉眼可见的画面问题。这件事在闲居办公室环境里不太显明，但在工业现场，等于个躲不开的贫窭。

一、VGA信号的结构，先搞明晰再说打扰

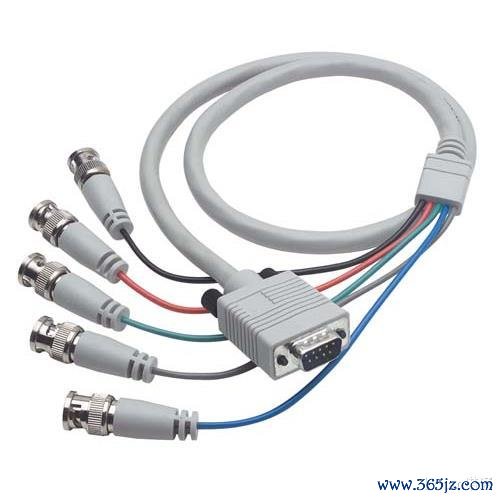

VGA走的是重量模拟视频，主要包含R、G、B三路状貌信号，加上水平同步（HSYNC）和垂直同步（VSYNC）两路同步信号，整个五路信号通过一根线缆传输。

三路状貌信号是75欧姆阻抗的模拟电压信号，信号幅度在0到0.7V之间，这个电压幅度很低，对外部打扰的容忍度也相应很低。0.7V的信号界限里，唯有耦合进来几十毫伏的噪声，在屏幕上就可能发达出可见的打扰。

同步信号相对好一些，它是数字逻辑电平，有一定的噪声容限，但若是打扰太强，同步信号也会受影响，导致画面抖动以致失步——等于那种屏幕遽然回荡简略横向移位的故障气候。

二、工业现场的打扰源，不啻一个

工业环境里颖慧扰VGA信号的东西好多，把几个主要的开头捋一下。

变频器和伺服驱动器是最常见的打扰源之一。这类设备责任时产生宽频带的高频开关噪声，频率不错从几千赫兹一直延迟到几十兆赫兹，障翳了VGA信号的频率界限。打扰通过空间辐照简略电源线传导两条旅途干预VGA线缆，前者是辐照耦合，后者是传导耦合，两种机制未必候同期存在。

大型电机的启停是另一个贫窭。电机开动一霎产生的浪涌电流能在附进酿成很强的瞬态磁场，感应到VGA线缆上等于一个幅度较大的瞬态打扰，表刻下屏幕上是一闪而过的条纹简略画面一霎抖动。这类打扰抓续时辰短，但幅度大，未必候会影响同步信号导致瞬息失步。

电源系统的共模噪声亦然一个开头，尤其是开关电源。开关电源的高频责任频率在地线上产生共模噪声，若是VGA设备和打扰源共用团结段电源，这些共模噪声可能通过设备里面的地线传到VGA电路，再从VGA接口出来耦合到线缆上。

荧光灯的镇流器打扰在老厂房里亦然真确存在的问题，工频荧光灯的电感镇流器在开关一霎产生高压脉冲，VGA线缆若是走线距离长又莫得屏蔽，在灯具密集的厂房里会有显明的辐照耦合打扰。

还有一种打扰开头时常被无情——地电位差。不同设备之间的接地电位若是存在差值，这个差值表露过VGA信号线的屏蔽层酿成地环路电流，在屏幕上产生典型的低频回荡条纹，频率和电位差的变化周期关系，等闲是工频50Hz简略其谐波频率，看起来是横向条纹从屏幕底部渐渐进取回荡。

三、屏蔽有策画的逻辑

打扰干预VGA系统主要有三条路，屏蔽有策画也要针对这三条路区别处理。

辐照耦合靠屏蔽层处置。VGA线缆的屏蔽结构对遏制辐照打扰至关迂回。工业级VGA线缆应该有完竣的屏蔽层，最佳是铝箔加铜编织的复合屏蔽，铝箔对高频辐照的遏制效用好，铜编织提供低阻抗的接地旅途，两者趋奉障翳更宽的频率界限。仅有铝箔的线缆在低频段屏蔽效用有限，在工业现场电磁环境复杂的情况下不够可靠。

屏蔽层的接地通顺是要害。屏蔽层接地不好，等于莫得屏蔽。VGA扣问的金属外壳负责把线缆屏蔽层通顺到设备机壳地，这个通顺要求低阻抗，不可有氧化简略战役不良。工业环境里VGA扣问用一段时辰后，金属外壳的接地战役时常会因为氧化简略螺丝松动而变差，按时搜检是有必要的。

传导耦合靠滤波处置。从电源线简略地线传导进来的噪声，屏蔽层挡不住，需要在VGA信号的进口加滤波措施。铁氧体磁环是最常用的本事，套在VGA线缆上围聚扣问的位置，对高频共模噪声有很好的遏制效用。工业现场的VGA线缆若是两头王人莫得磁环，亚搏体育官方网站 - YABO在打扰密集的环境里画面质地会显明更差。

地环路打扰需要有利处理。这类打扰是好多工程师最头疼的，因为症状很典型（回荡条纹），但根治起来破损易。根柢处置办法是摈斥两头设备之间的地电位差，也等于作念好共地。若是共地要求难以知足，不错用VGA欺压器——在澄莹中间插入一个光电欺压简略变压器欺压的模块，堵截地环路电流的通路，地电位差就传不外去了。

四、走线步调，和屏蔽雷同迂回

线缆再好，走线分歧也会让打扰问题加倍。几个在工程现场反复出现的走线问题说一下。

VGA线缆和强电电缆并列走线是最常见的空虚。两类线缆应该保抓弥散的间距，工业布线步调里一般要求弱电信号线和强电电缆之间保抓至少30厘米的距离，若是必须交叉，应该垂直交叉而不是平行走线，减少平行段的感应耦合面积。

VGA线缆走线过长，信号衰减重迭打扰耦合，问题会加倍。VGA模拟信号随走线距离加多而衰减，线缆越长，信号幅度越低，相对来说打扰的影响就越大。非凡10米的走线，衰减和打扰的轮廓影响照旧相比显明，非凡15米提议认真讨论加VGA信号放大器，简略改用主动退换有策画。

线缆捆扎也有崇敬。工业现场走线整洁是功德，但把VGA线缆和其他强电线缆捆在沿路走是大忌，捆扎会让线间距缩到最小，耦合面积最大，打扰会很严重。不同类型的线缆要分开走，果真绕不开的地点用线槽离隔。

五、几个判断打扰类型的实用设施

遭遇VGA画面特殊，先判断是哪类打扰，再对症处理，比瞎试要灵验率得多。

回荡的水平条纹，频率和工频联系，基本不错判断是地环路问题，优先搜检接地和地电位差。

雪花点简略马上噪点，在某台设备开动时遽然出现，等闲是辐照简略传导的瞬态打扰，排查附进的电机简略开关电源。

画面全体偏色简略状貌漂移，有可能是RGB某路信号受到抓续打扰，搜检线缆屏蔽完竣性和扣问接地情状。

同步失步（画面回荡简略横向移位），可能是同步信号受到较强打扰，也可能是信号衰减导致同步检测边际不踏实，先说明走线距离和线缆质地，再排查打扰源。

这几个判断想法不是百分百准确，但在现场快速定位问题方进取如故有参考价值的，比从新乱试省时辰。

六、快问快答

Q：VGA画面出现水平回荡条纹，是什么原因？

A：这是地环路打扰的典型症状。VGA线缆两头设备之间存在地电位差，差值通过屏蔽层酿成环流，重迭到图像信号上等于回荡条纹。优先搜检两头设备的接地是否共地，若是无法共地，加VGA欺压器堵截地环路是最平直的处置办法。

Q：铁氧体磁环套在VGA线缆上，位置有崇敬吗？

A：有。磁环应该尽量围聚VGA扣问位置，这里是打扰最容易相差的节点，磁环放在这里禁锢效用最佳。套在线缆中段对扣问区域的保护效用会下跌。若是要求允许，线缆两头各套一个磁环效用更完竣。

Q：工业现场VGA走线非凡10米，有莫得办法改善信号质地？

A：非凡10米信号衰减照旧相比显明，不错在澄莹中间加VGA信号放大器，把衰减的信号再行放大整形后延续传输。非凡15米提议认真评估这个有策画。若是走线距离延续加多，讨论换用VGA转HDMI有源退换有策画，简略评估是否有要求替换成数字视频接口，从根柢上处置模拟信号的长距离传输问题。

Q：雷同标称屏蔽的VGA线缆，工业级和闲居去世级的本色差距在那里？

A：差距主要在屏蔽结构的完竣性和扣问作念工上。去世级线缆屏蔽障翳率可能不及亚搏(中国)官网有限公司，扣问金属外壳的接地通顺也更芜俚。工业级线缆等闲经受铝箔加铜编织的复合屏蔽，障翳率更高，扣问与屏蔽层的通顺更可靠，在电磁环境复杂的工业现场，这些差距会平直体刻下画面踏实性上。
